Toepassing: Emissie beperkende maatregelen deze worden bepaald door de toegestane emissie grens waarde, deze wordt aangegeven door de Ner waarde en gehandhaafd door het bevoegd gezag. Goed, milieu bewust ondernemerschap impliceert echter dat deze maatregel sowieso ingezet moet worden indien van toepassing.
Makronyl is specialist in kunststof apparatenbouw en levert een compleet assortiment gaswassers voor de behandeling van lucht- en afgasstromen. Deze installaties verwijderen schadelijke dampen, gassen en geuren op een efficiënte en milieu besparende manier.
Afhankelijk van de toepassing ontwerpt Makronyl de gaswasser. Als basis hebben we de volgende uitvoeringen en ontwerpen hoe de gaswaasers kunnen worden uitgevoerd: verticale (eventueel meertraps) en horizontale (kruisstroom) gaswassers en toepassings specifieke tank- en compacte laboratoriumgaswassers, volledig afgestemd op de procescondities en de beschikbare ruimte en of omgevingsvereisten.
Enkele te wassen dampen zijn afkomstig van: Ammoniak, Waterstofsulfide, Koolstofdioxide, Zoutzuur, Azijnzuur, Chloor, Methanol, Ethanol, Isopropylalcohol, MEK, Cyanide, Zwaveldioxide, Fluor, Methylmercaptan
Wat is een gaswasser?
Een gaswasser, ook wel scrubber of luchtwasser genoemd, is een installatie die verontreinigde lucht behandelt door middel van een vloeistof. De damp of het gas komt in contact met een wasvloeistof, waardoor schadelijke stoffen worden opgenomen en geneutraliseerd en/of afgevoerd zodat het waterverbruik gering blijft.
Makronyl ontwerpt gaswassers voor uiteenlopende industrieën, zoals chemie, oppervlaktebehandeling, voedselverwerking en afvalverwerking.
Verschillende uitvoeringen van gaswassers bij Makronyl

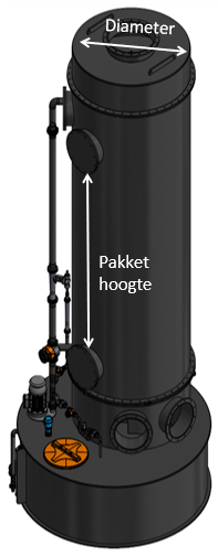

De verticale gaswasser is de meest verkochte uitvoering, wordt het meest geproduceerd binnen het Makronyl-assortiment. Hierbij stroomt het gas verticaal omhoog terwijl de wasvloeistof van boven naar beneden stroomt en hierdoor via een contact pakket in intensief contact komt met de te reinigen dampstroom.
Deze tegenstroomwerking garandeert een hoog reinigingsrendement en een compacte voetprint / bouwwijze, ideaal voor installaties met beperkte vloeroppervlakte.
Voordelen van verticale Makronyl gaswassers:
- Compact doordacht gaswasser ontwerp die goed (indien nodig) bij montage te assembleren is op locatie
- Geschikt voor grote luchtdebieten
- Hoog rendement door efficiënte tegenstroomwerking eventueel is een meertraps uitvoering goed realiseerbaar waardoor zowel verschillende gas of damp behandel stappen na elkaar mogelijk zijn als dat er efficiënt met de wasvloeistoffen en de te gebruiken chemicaliën omgegaan kan worden.
- Goed inspecteerbaar en onderhoudbaar door juiste doordachte ontwerp en essentiele meetpunten, toegangs en/of bereik mogelijkheden van de cruciale onderdelen.
- Relatief betaalbare constructie door de produceerbaarheid en de benodigde materialen en componenten t.o.v. een horizontale gaswasser
Horizontale gaswassers
De horizontale gaswasser is geschikt voor situaties waarin de bouwhoogte beperkt is dit kan zijn door de beschikbare binnenruimte maar kan ook door de dakopstelling waar de windbelasting een belangrijke rol speelt.
Horizontale wassers kunnen door de bouwwijze, grotere dampdoorlatende oppervlakte daar toegepast worden waar grotere luchtvolumes behandeld moeten worden.
Bij deze uitvoering stroomt het gas horizontaal door het wasbed, de wasvloeistof komt van boven wat zorgt voor een kruisstroom wassing en een goede contacttijd tussen gas en vloeistof.
De horizontale gaswasser kan ook in een meer traps versie uitgevoerd worden door meerdere sectie achter elkaar te plaatsen in de zelfde behuizing. De recirculatie van de wasvloeistoffen en de buffertanks zijn dan gescheiden uitgevoerd.
Voordelen van horizontale gaswassers:
- Lagere installatiehoogte waardoor binnenplaatsing of buiten op dak makkelijker kan zijn.
- Hoog rendement door efficiënte kruisstroomwerking eventueel is een meertraps uitvoering goed realiseerbaar waardoor zowel verschillende gas of damp behandel stappen na elkaar mogelijk zijn als dat er efficiënt met de wasvloeistoffen en de te gebruiken chemicaliën omgegaan kan worden.
- Goed inspecteerbaar en onderhoudbaar door juiste doordachte ontwerp en essentiele meetpunten, toegangs en/of bereik mogelijkheden van de cruciale onderdelen.
- Geschikt voor nog grotere luchtdebieten door de rechthoekige bouw is er een groot dampdoorlaat oppervlak te creëren.
Voorbeeld praktijk opstelling horizontale kruisstroom gaswassing met chemie dosering in binnen ruimte:

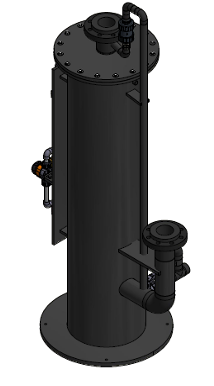

Tankgaswassers
Een tankgaswasser van Makronyl wordt toegepast bij het afvullen van tanks met chemicalien of het verwerken van chemicaliën, waarbij dampen vrijkomen. De damp treed op natuurlijke overdruk uit doordat de vloeistof deze verdringt.
Omdat deze processen over het algemeen maar periodiek plaatsvinden, immers de tank wordt vaak maar wekelijks of maandelijks opnieuw gevuld. Hoeft de gaswasser alleen dam ook operationeel te zijn. Het waterverbruik is dan ook relatief gering.
Hierdoor wordt er dan i.v.m. de eenvoudige uitvoering van de gaswasser vaak gekozen voor een one-through gaswasser.
In deze situatie komt de wasvloeistof eenmalig in contact met de chemische dampen.
Het systeem is ontworpen om snel en doeltreffend chemische emissies af te vangen tijdens het vullen van opslagtanks.
De natuurlijke uitdamping van de tanks wordt tegen gegaan door een waterslot principe.
De buitenluchttoevoer naar de tank wordt d.m.v. een zogenaamde beluchtingsklep uitgevoerd waardoor er vrijwel geen onderdruk in de tank zal kunnen ontstaan.
Kenmerken van tankgaswassers:
- Ontworpen voor afvul- processen van chemicaliën
- Eenmalige contactwerking tussen gas en vloeistof (one-through systeem)
- Eenvoudige en robuuste opbouw
- Betrouwbare werking bij periodieke emissies

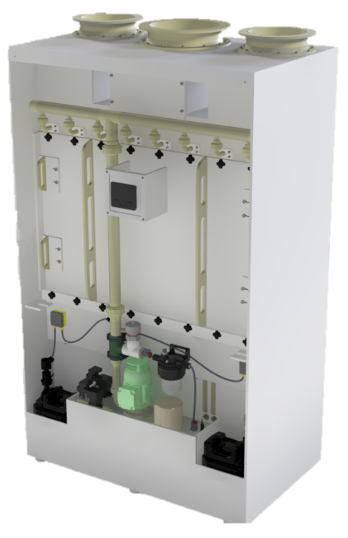

Compacte -laboratorium destructie zuurkasten- gaswassers
De compacte gaswasser is speciaal ontwikkeld voor toepassingen waar ruimte beperkt is, maar volledige functionaliteit vereist blijft.
Deze uitvoering is zo ontworpen dat de unit door een standaard deur kan worden verplaatst en direct in laboratoria of kleine technische ruimtes kan worden opgesteld. Ondanks zijn geringe afmetingen biedt de compacte gaswasser een goed rendement op de dampreiniging. De gaswasser is ontworpen voor toepassing tot maximaal 2000m3/h, heeft 2 dampintrede openingen en 1 damp uittrede opening aan de bovenzijde.
Voordelen van de compacte gaswassers:
- Mooie vormgeving waardoor de opstelling en toepassing in laboratoria of andere nette ruimtes passend is
- Zeer compacte bouwvorm, past door standaard deuropeningen en opgesteld worden op de “normale” zuurkast breedte opstelling van 1200mm
- Volledige functionaliteit binnen een kleine behuizing
- Geschikt voor laboratoria en kleine industriële omgevingen
- Plug-and-play installatie (230V 1fase , watertoevoer en afvoer benodigd)
Verschillende types waswerking
Gaswassers van Makronyl kunnen worden uitgevoerd als:
- Watergaswasser – waarbij water als wasvloeistof dient om oplosbare gassen af te vangen.
- Zure gaswasser – geschikt voor het neutraliseren van basische dampen, bijvoorbeeld ammoniak.
- Basische gaswasser – gebruikt om zure dampen zoals HCl of SO₂ te neutraliseren.
- Oxidatieve gaswasser – toegepast bij het verwijderen van stoffen die oxidatie vereisen, zoals geurcomponenten of bepaalde vluchtige organische stoffen.
Indien nodig kunnen de basische en oxidatieve werking in één enkele trap gecombineerd worden. Dit maakt het systeem compacter en rendabeler voor specifieke toepassingen.
Meertraps- en combinatiesystemen
Voor toepassingen met hoge zuiveringsrendementen of complexe gasstromen kunnen Makronyl-gaswassers worden uitgevoerd als meertrapsinstallatie.
Bij een tweetraps tegenstroomgaswasser worden bijvoorbeeld twee waszones achter elkaar geplaatst, waarmee een nog beter afvangrendement wordt bereikt. Het kan ook essentiel zijn om in de eerste trap de voorbehandeling/ afscheiding te doen en in de 2e trap de eindbehandeling. Uiteraard is 3 traps ook mogelijk indien nodig.

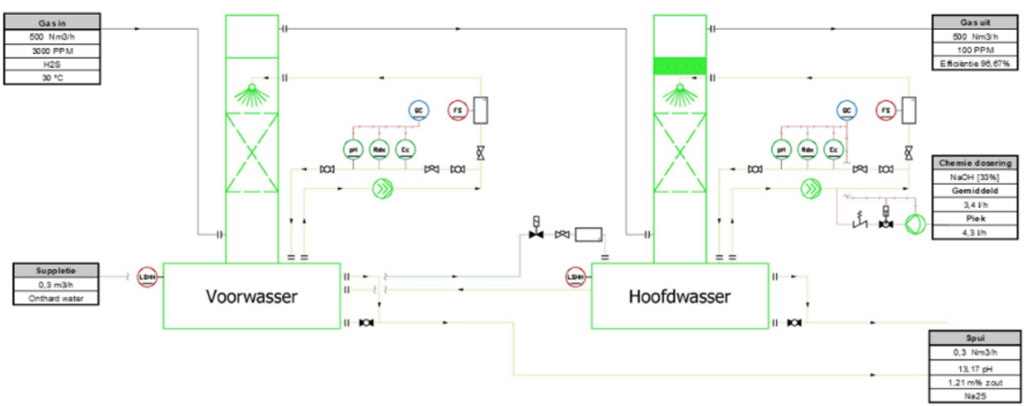

PI&D concept voorbeeld 2 traps gaswasser:
Voorbeeld praktijk opstelling 3 traps gaswassing met chemie doseringen:
In situaties met beperkte ruimte maar ook om tot kosten besparing te komen kan ook een meestroomgaswasser gevolgd door een tegenstroomgaswasser worden toegepast.
In dit ontwerp vindt eerst een voorafscheiding plaats in de meestroomtrap, waarna in de tegenstroomtrapde eindreiniging plaatsvindt.
Deze combinatie maakt het mogelijk om hoge rendementen te behalen met beperkte inname van de extra ruimte van de volgende trap, tevens zijn er meetinstrumenten en pompen gecombineerd inzetbaar voor beide trappen.
Capaciteit en materiaalkeuze
Makronyl ontwerpt gaswassers met luchtcapaciteiten tot circa 70.000 m³ per uur, afhankelijk van type, uitvoering en procesomstandigheden.
De systemen worden standaard vervaardigd uit in hoofdzaak kunststofmaterialen zoals PP, PE of PVC, wat zorgt voor een corrosievrije en chemisch bestendige constructie. Hierdoor maar ook veelal door de initiële investering t.o.v. een RVS gaswasser is kunststof veelal de beste keus. Uiteraard heeft kunststof ook zijn beperkingen een belangrijke beperking is de gebruik temperatuur.
De toegepaste materialen worden per toepassing geselecteerd en zijn bestand tegen chemische belasting én thermische invloeden.
Wij kunnen ontwerpen tot een temperatuur van ca 85°C toepassing, hierboven zal er eerst gekoeld moeten worden of het juiste edel metaal gekozen moeten worden.
Bij toepassingen met chemische dosering is deze kunststofconstructie bovendien essentieel voor de veiligheid en levensduur van de installatie.
Waarom kiezen voor Makronyl?
Met meer dan 60 jaren ervaring in kunststof apparatenbouw met onder andere proces knowhow en veel expertise in de toepassingen in de industrie biedt Makronyl duurzame en betrouwbare oplossingen voor damp behandeling.
Makronyl heeft zelf zowel de mechanische als de proces berekening know-how
Door het combineren van technische expertise zoals ventilatoren, dampleidingen, doseerinstallaties en besturing en zeer veel praktische ervaring die opgedaan zijn tijdens eerdere projecten en test opstellingen garandeert Makronyl gaswassers die:
- Goed doordacht, slim en praktisch ontworpen zijn
- Goed te inspecteren en onderhoudsarm zijn,
- Efficiënt werken en het vastgelegde rendement behalen voor de beoogde toepassing. Dit met de aanwezige mogelijkheden en belemmeringen op uw locatie of uw proces
- en voldoen aan de milieutechnische eisen die het te behalen rendement bepalen.
