Toepassing: Indien er een relatief laag verbruik is van chemicaliën of als er te weinig opstelruimte is voor het plaatsen van een grotere bulk opslag tanksysteem. Kan er gekozen worden voor chemie levering en handling in zogenaamde VARIBOXEN. Hieruit kan dan chemie onttrokken / gepompt worden.
Conform de regelgeving en een goed, milieu bewust ondernemerschap dienen chemicaliën installaties conform de BRL SIKB7800 gecertificeerd ingezet moeten worden. Hieraan voldoet de VARIBOX opstelling niet immers het hoofdbestanddeel de tank is niet gecertificeerd. Echter door het toepassen van belangrijke veiligheden, de juiste uitvoerings eisen te respecteren, het veilig installeren en zeker afhankelijk van de wissel frequentie worddeze inzet veelal wel toegestaan door het bevoegd gezag.
Makronyl is specialist in kunststof apparatenbouw en levert een compleet assortiment chemie doseringen en pompsystemen met de benodigde vul en opslag systemen.
Als basis voor chemie opslag en onttrekking hebben we de volgende uitvoeringen en ontwerpen als standaard:
- Chemie opslag/ installatie volgens BRL SIKB7800 totaal gecertificeerde van de installatie. Indien uw verbruik en uw locatie mogelijkheden het toelaten dient u i.v.m. wet en regelgeving dit systeem te laten installeren door een gecertificeerde installateur (Makronyl).
- Makronyl chemie dosering uit de Varibox (of eventueel IBC) is een goede oplossing indien er een laag verbruik is.
Veel chemie distributeurs en leveranciers van reinigingsmiddelen leveren hun producten in Variboxen, welke voorzien zijn van een geïntegreerde opvangbak van 110%. Waardoor het mogelijk wordt de Variboxen op elke gewenste locatie te plaatsen en toch te voldoen aan de Europese regelgeving.
Door de geïntegreerde opvangbak van de Varibox is het niet mogelijk het actuele vloeistofniveau in de Varibox van buitenaf af te lezen. Wat tot productiestilstand zou kunnen leiden op het moment de Varibox leeg is.
Makronyl heeft voor als er meer dan 1 Varibox opstelling gewenst is hiervoor een oplossing ontwikkeld op basis van een vast opgestelde radarmeting per Varibox gecombineerd met een automatische klepschakeling naar een volgende Varibox(en), waardoor de geen onderbreking in uw productie ontstaat.
Meestal betreft het een opstelling met 2 of 3 Variboxen maar uitbreidingen naar een veelvoud van Variboxen behoort ook tot de mogelijkheden.

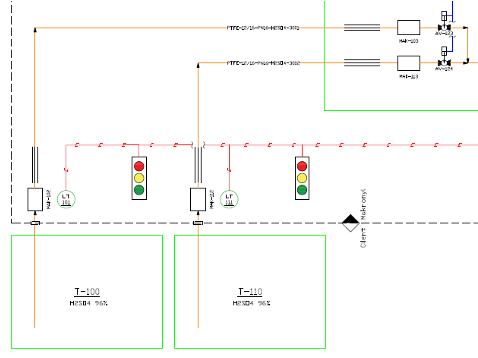

Elke Varibox wordt voorzien van een radar meting in combinatie met een stacklight (stoplicht) waarbij in één oogopslag duidelijk is welke Varibox leeg is (rood) en uit welke onttrokken wordt (oranje) of als deze voldoende niveau heeft (groen)
Bij alarm/storing zal de lamp rood knipperen.
Makronyl ontzorgt u met het ontwerp, installatie, besturing en het in bedrijfstellen van de Varibox radar niveaumetingen.
De eventuele complete doseer installatie leveren en monteren behoort ook tot de mogelijkheden.
Voorbeelden:

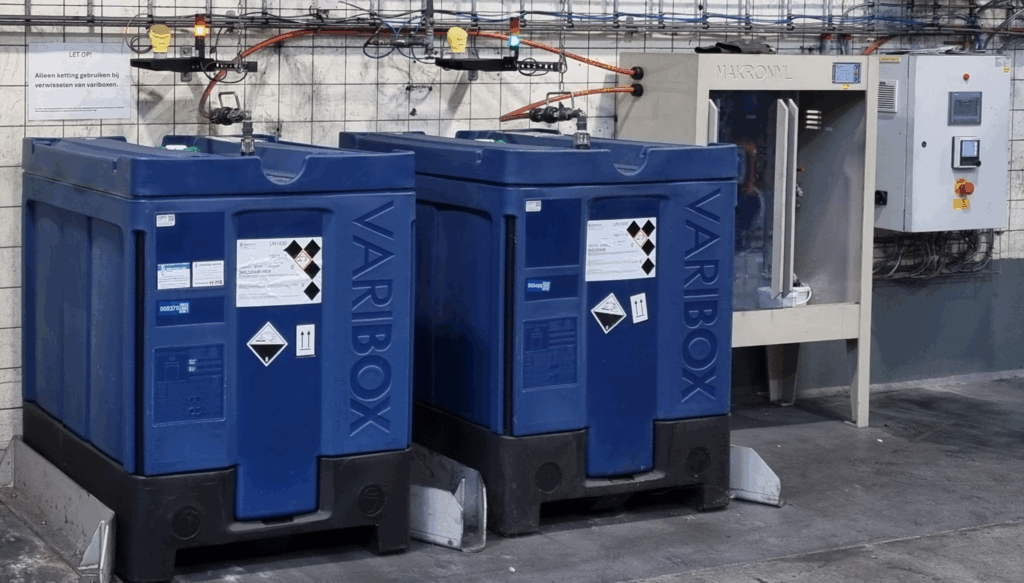

2 voudige Varibox binnen opstelling

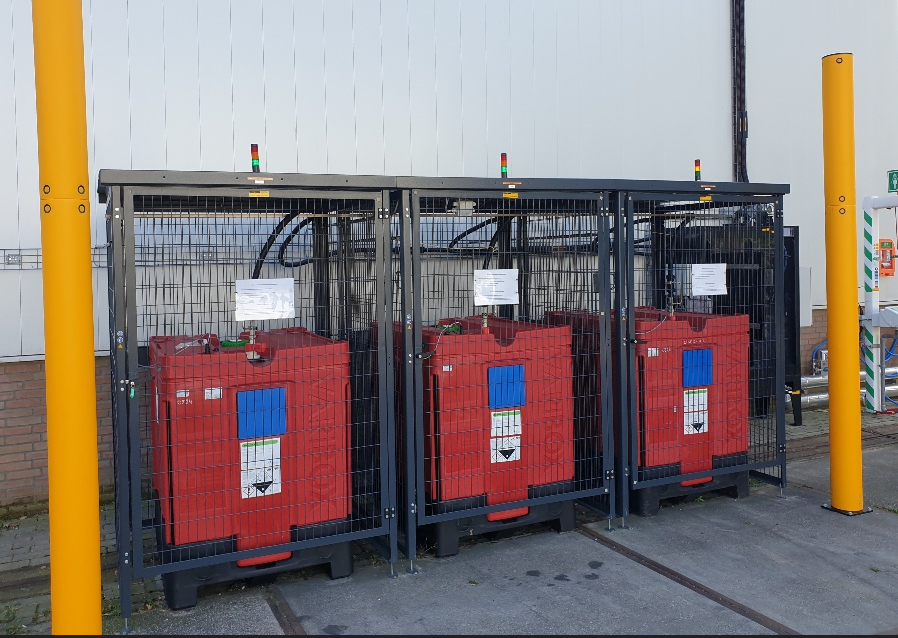

3 voudige Varibox buitenopstelling

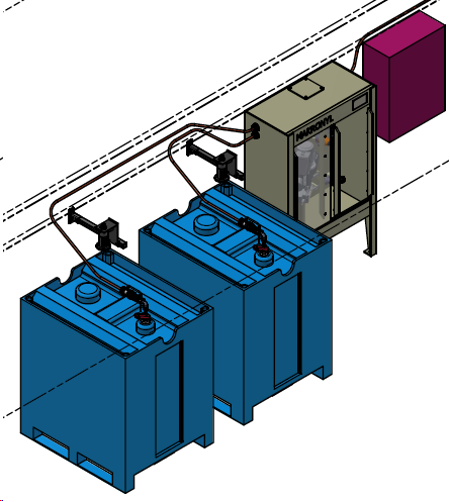

2 voudige doseeropstelling met naast geplaatste doseerkast

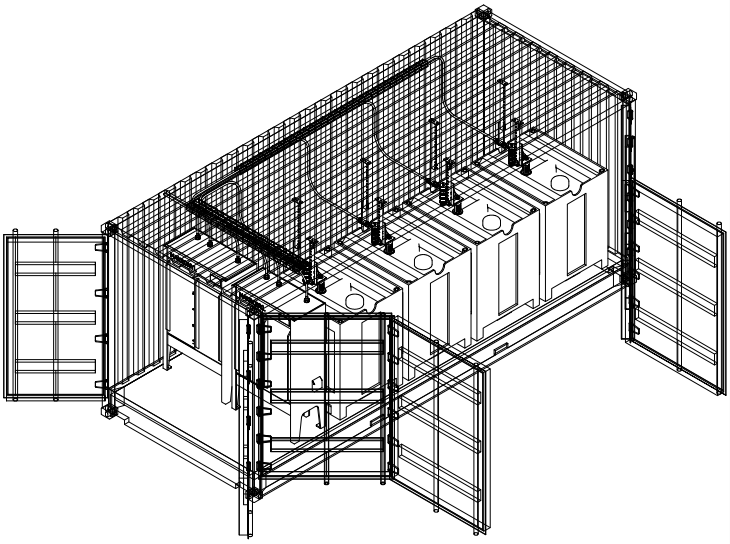

container opstelling met 2 verschillende chemicaliën onttrekkingen, beide voorzien van 2 Chemie Variboxen
De ontrekking vind plaats door middel van een pomp systeem in een afschermende doseerkast voorzien van een lekbak met lekdetectie.

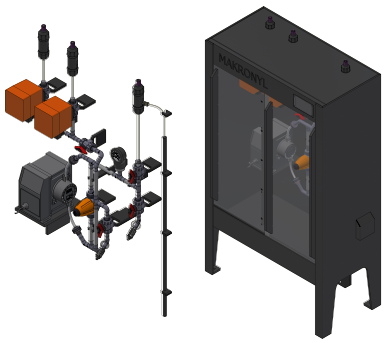

Voorbeeld Makronyl doseerkast opstelling met 2 onttrekkingen
Er is zuigzijdig met een klemkoppeling met dubbelwandig slangenstelsel verbinding aangesloten op de variboxen. In de doseerkast is een header met 2 kleppen geplaatst. Deze moeten van de ene varibox (als deze leeg is) omgeschakeld worden naar de volgende en weer naar de volgende (dit in vastgestelde volgorde naast elkaar (van links naar rechts) en dan weer naar links.
Als de dosering in een niet lege varibox stopt en weer opgestart wordt dan wordt deze hervat in die betreffende varibox. Er is een lekdetectie geplaatst in de doseerkast om lekkage in de doseerkast te detecteren. Bij een lekkage detectie wordt de pomp uitgeschakeld te worden, de kleppen gesloten en indien voorzien een lekkage alarm melding gegeven.
De dubbelwandige doseer leidingsystemen
De leidingsystemen zijn dubbelwandig uit een stuk uitgevoerd, van het type MAK-2dose.
Inwendig PTFE piping
Uitwendig PE piping oranje (zuur) of paars (basisch)
De uiteinden zijn afgewerkt met een z.g. eindkoppeling waardoor het mogelijk is de leidingen gecontroleerd bij lekkage deze lekkage terug te laten vloeien naar de doseerkast waar deze gedetecteerd wordt.
De dubbelwandigheid voorkomt spil en onveilige situaties bij lekkage.

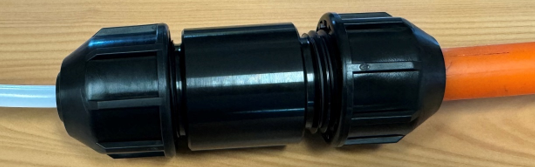

MAK-2dose eindkoppeling
Het aan en afkoppelen van de Variboxen gebeurd met behulp van aansluitkoppelingen die bij de betreffende Varibox behoren. Er zijn verschillende systemen in omloop die ook afhankelijk zijn van het type chemicalien. Makronyl of uw chemie leverancier zal u adviseren en van het beste type voorzien.

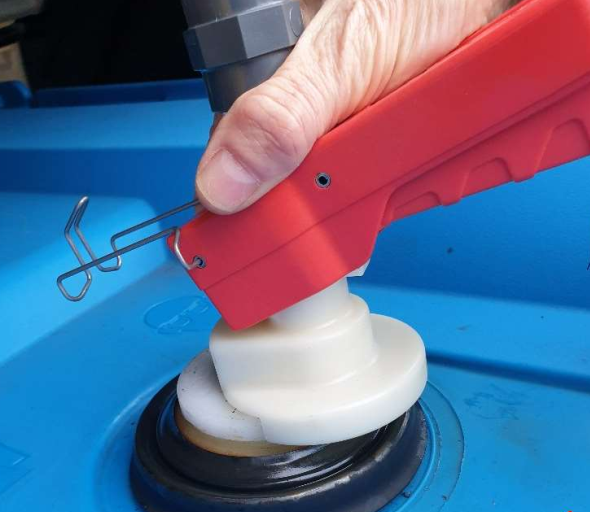

De meest voorkomende koppeling is de ondergeplaatste:
d.m.v. een schuif en klemverbinding wordt er op de zuigbuis van de VARIBOX aangesloten.

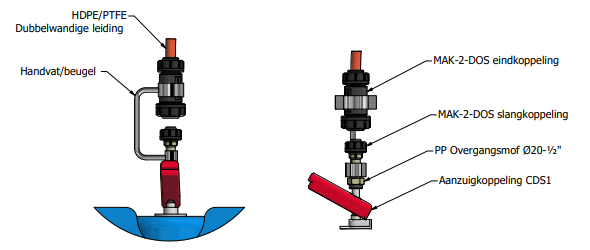

Varibox aansluiting principe
Waarom kiezen voor Makronyl?
Met meer dan 60 jaren ervaring in kunststof apparatenbouw met onder andere proces knowhow en veel expertise in de toepassingen in de industrie biedt Makronyl duurzame en betrouwbare oplossingen voor chemie handeling.
Makronyl heeft zelf zowel de mechanische als de proces know-how.
Door het combineren van technische expertise zoals dubbelwandige leidingsystemen, doseerinstallaties en besturing en zeer veel praktische ervaring die opgedaan zijn tijdens eerdere projecten garandeert Makronyl opslag en doseer installaties die:
- Kunnen voldoen aan de wet en regelgeving, BRL SIKB7800, PGS31
- Goed doordacht, slim en praktisch ontworpen zijn
- Goed te inspecteren en te onderhouden zijn,
- Efficiënt werken en de vastgelegde eisen behalen voor de beoogde toepassing. Dit met de aanwezige mogelijkheden en belemmeringen op uw locatie of uw proces
